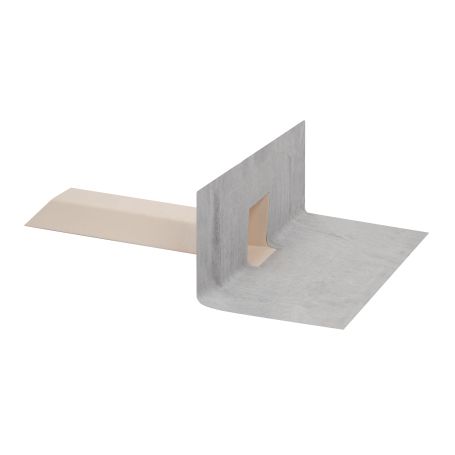

KUTNI ZIDNI ODVOD

Kutni odvod od termoplastičnog elastomera (TPE) za obradu odvoda na parapetu pri postavljanju tekućih hidroizolacijskih sustava

Svojstva

• Bolje sidrenje tekućih hidroizolacijskih sustava

• Tijelo od termoplastičnog elastomera (TPE) s filcom (netkanom tkaninom), lijevano u jednom komadu

• Otpornost na mraz Dimenzije odvodne cijevi (pravokutni presjek)

• Vanjske: V 57 mm / D 48 mm

• Unutarnje: V 51 mm / D 42 mm

• Dovod (ulaz): V 80 mm / D 73 mm

• Duljina: 340 mm

Dimenzije odvoda od termoplastičnog elastomera (TPE):

• Širina: 250 mm

• Visina: 120 mm

• Podloga: 114 mm

Dimenzije netkane tkanine (TNT/filc)

• Širina: 380 mm

• Visina: 145 mm

• Podloga: 180 mm

Upute

• Na mjestu odvoda izraditi udubinu na zidu i podu koja veličinom i oblikom odgovara prirubnici zidnog odvoda. Provjerite je li prirubnica sukladna s horizontalnom i vertikalnom ravninom

• Na suhu i čistu podlogu nanesite ravnomjeran sloj ljepila/brtvila PU, br. art. 890 1002

• Isto brtvilo koristite za stvaranje elastične veze (spoja) između vertikalne i horizontalne površine

• Umetnite zidni odvod laganim pritiskanjem, tako da potone u ljepilo/brtvilo PU, br. art. 890 1002 kako bi savršeno prianjao uz podlogu.

• Zabij te čelične čavle na kutni odvod od termoplastičnog elastomera (TPE) (horizontalni i vertikalni dio) kako biste ga mehanički pričvrstili na podlogu

• Pričvrstite netkanu tkaninu (filc) na podlogu mortom ili odgovarajućim cementnim ljepilom; premažite cijelu površinu netkane tkanine (filca) istim materijalom i pričekajte dok se potpuno ne osuši

• Nastavite s montažom hidroizolacijske membrane (npr. IMPELAST itd.
